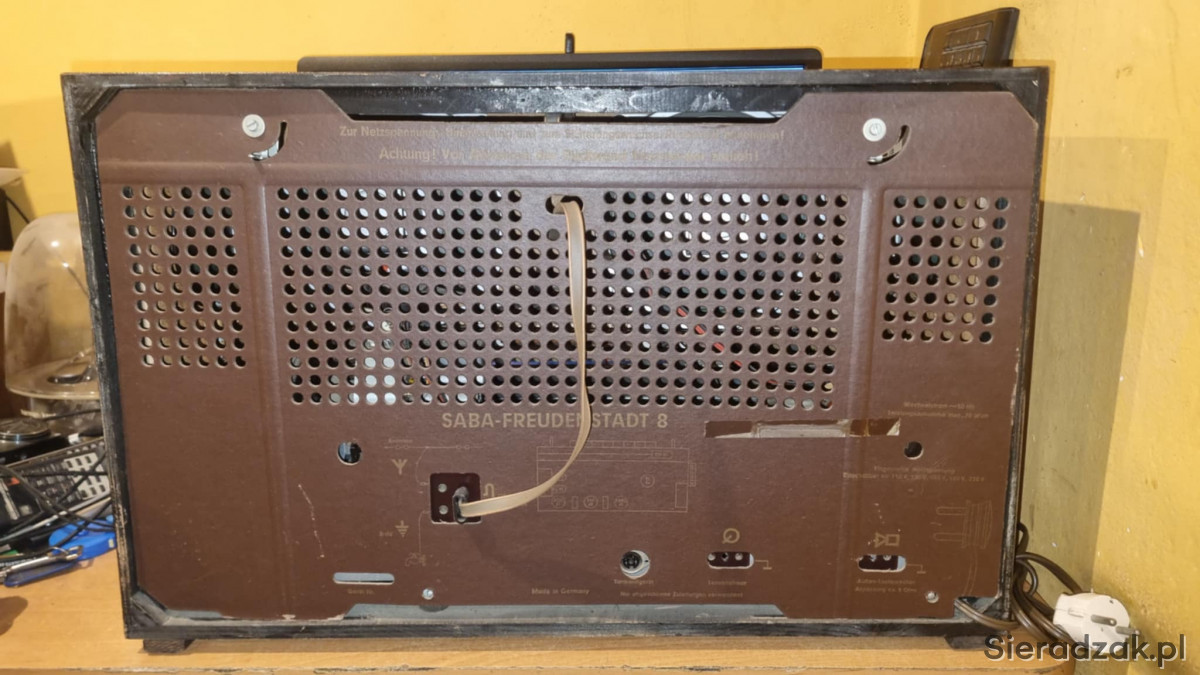

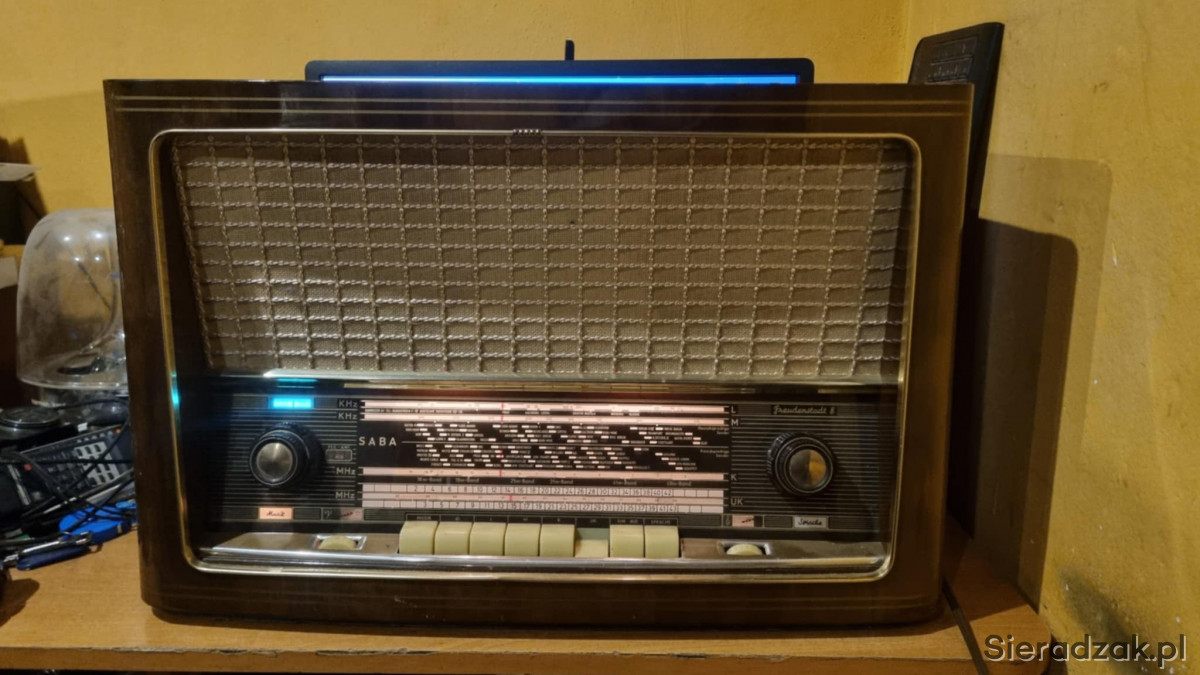

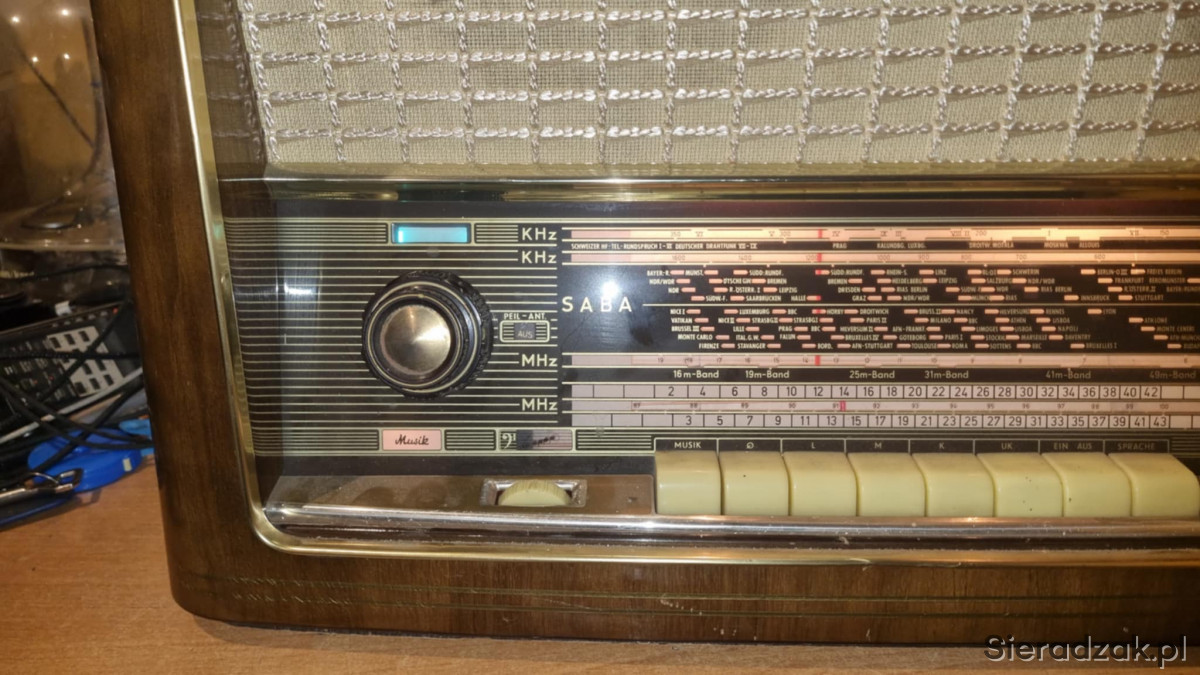

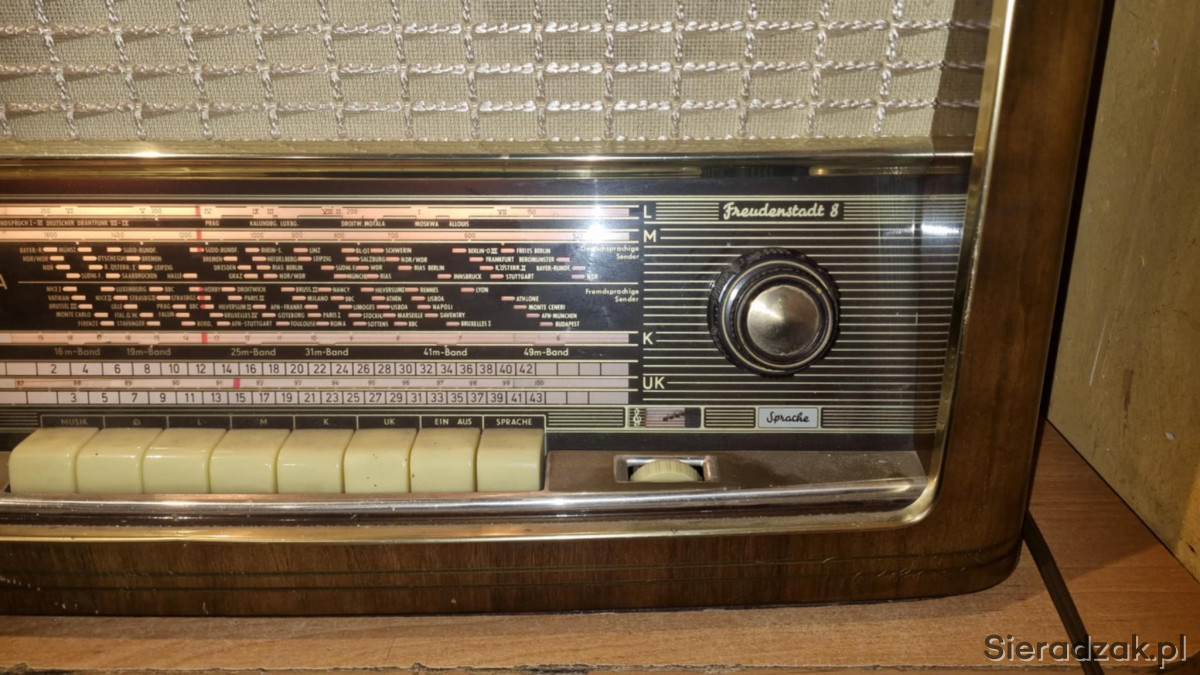

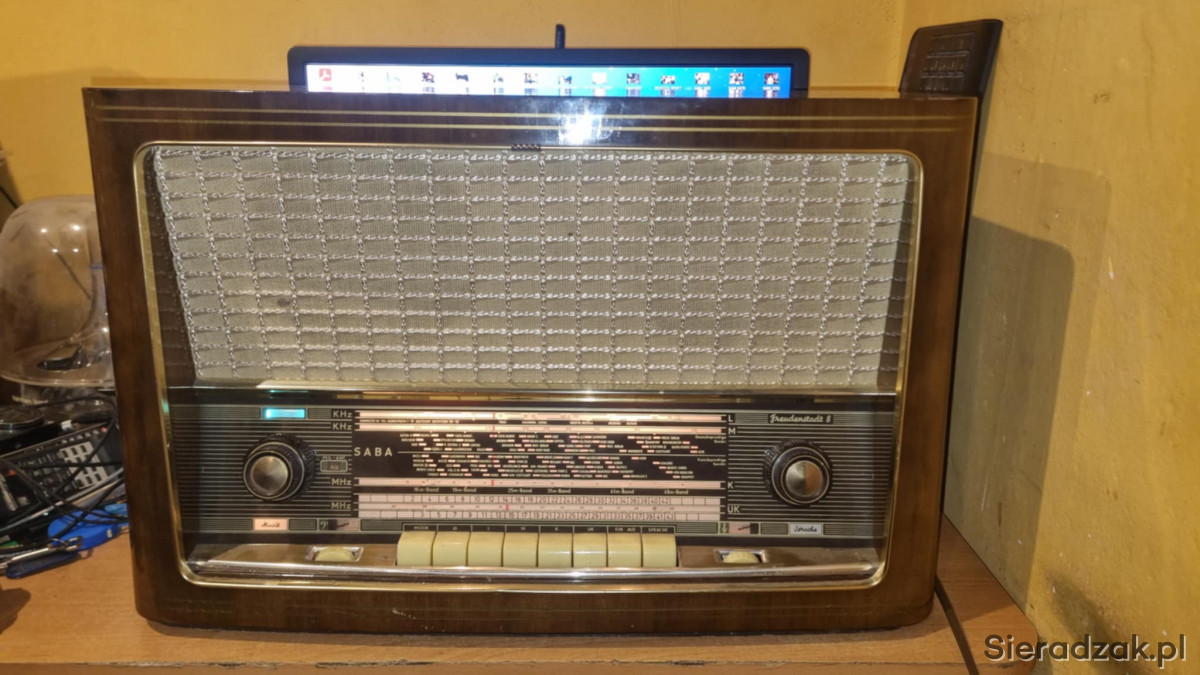

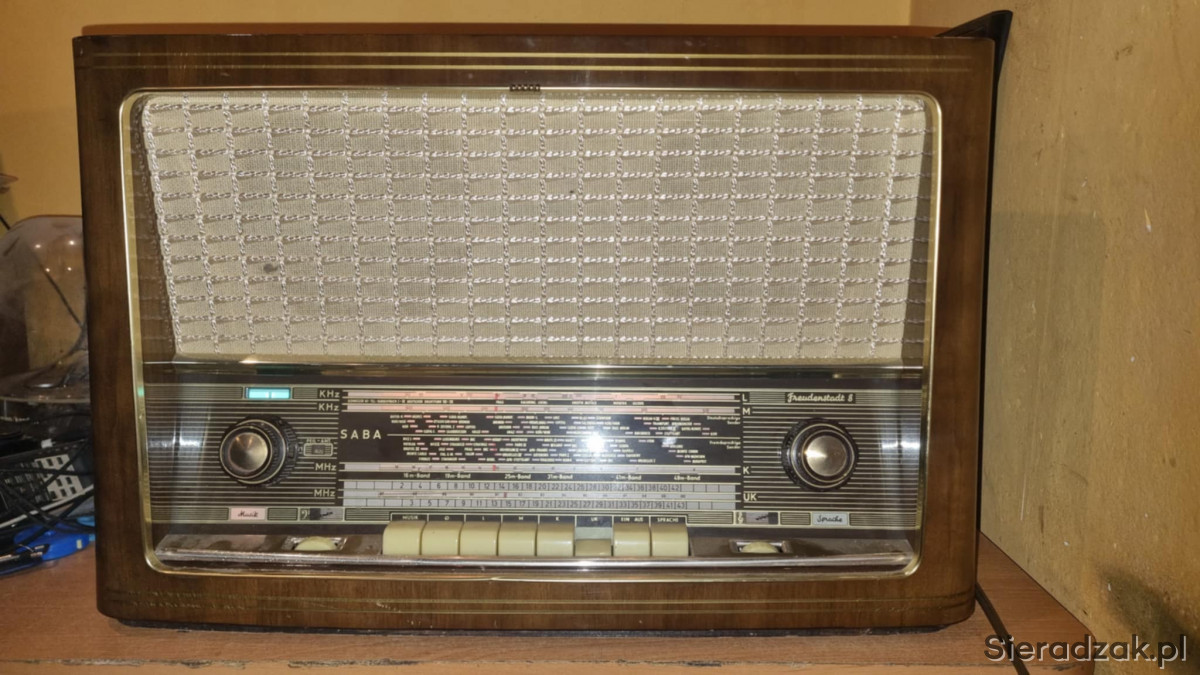

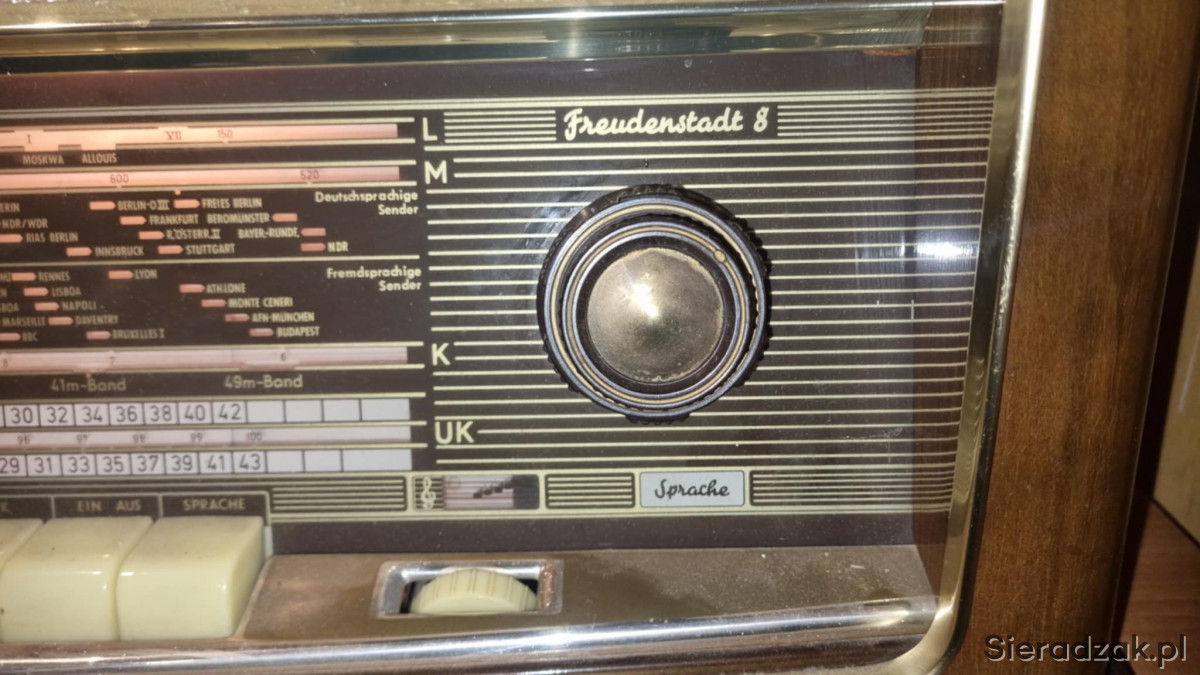

Radio lampowe SABA Freudenstadt 8 Made in Germany 1957rok!!!

Radio odbiorniki Saba, które nie bez przyczyny są uznawane za jedne z najlepszych.

Saba to typowa superheterodyna wyższej klasy zbudowana na lampach ECH81, EBF89, EABC80, EL84, EM84 oraz 2×EC92 w głowicy UKF – rysunek 1. Odbiornik ma 6 obwodów AM, 9 obwodów FM, częstotliwość pośrednią AM 460kHz i FM – uwaga – 6,75MHz. Czułością dorównuje odbiornikom wysokiej klasy – 10μV dla AM i 2,5μV FM. Ma dwuzakresową regulację szerokości pasma AM, zrealizowaną na pierwszym filtrze p.cz.

Ma też dość mocno rozbudowaną automatykę regulacji wzmocnienia (ARW) z opóźnieniem, zrealizowaną na dwóch diodach detekcyjnych – jednej w lampie EBF89 i drugiej w lampie EABC80. Sygnał do ARW jest pobierany z obwodu anodowego drugiego filtra AM, a potem przez kondensator C38 (10pF) i filtr RC (R13, 14, 15 i C36, C37) dostarczony do siatek lamp EBF89 i ECH81. Napięcie opóźniające zadziałanie ARW jest pobierane z minusa zasilacza między R65 i R68.

Freudenstadt 8

• Kraj
• Niemcy

• Producent / Marka
• SABA

• Rok
• 1957–1959

• Kategoria
• Odbiornik radiowy

• Liczba rurek
• 7

• Zawory / Rury

• Liczba tranzystorów

• Półprzewodniki

• Zasada główna
• Superheterodyna (wspólna); ZF/IF 460/6750 kHz; 2 stopnie AF

• Obwody strojone
• 6 obwodów AM 9 obwodów FM

• Pasma falowe
• Transmisja, fala długa, fala krótka oraz FM lub UHF.

• Rodzaj zasilania i napięcie
• Zasilanie prądem przemiennym (AC) / 110; 130; 155; 185; 220 Volt

• Głośnik
• 4 głośniki

• Wyłączenie zasilania
• 4 W (nieznana jakość)

• Tworzywo
• Drewniana obudowa

• Model: Freudenstadt 8 - SABA; Villingen

• Kształt
• Model stołu z przyciskami.

• Wymiary (szer. x wys. x gł.)
• 615 x 390 x 280 mm / 24,2 x 15,4 x 11 cali

• Notatki
• dreh- und abschaltbare Ferritantenne.

• Masa netto (2,2 funta = 1 kg)
• 14,3 kg / 31 funtów 8 uncji (31,498 funtów)

• Cena w pierwszym roku sprzedaży
• 409,00 DM

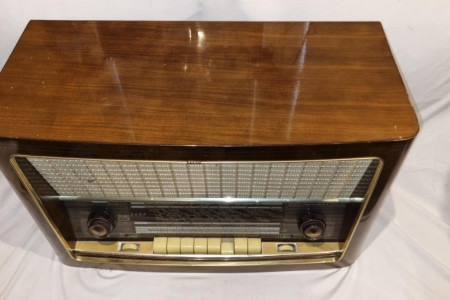

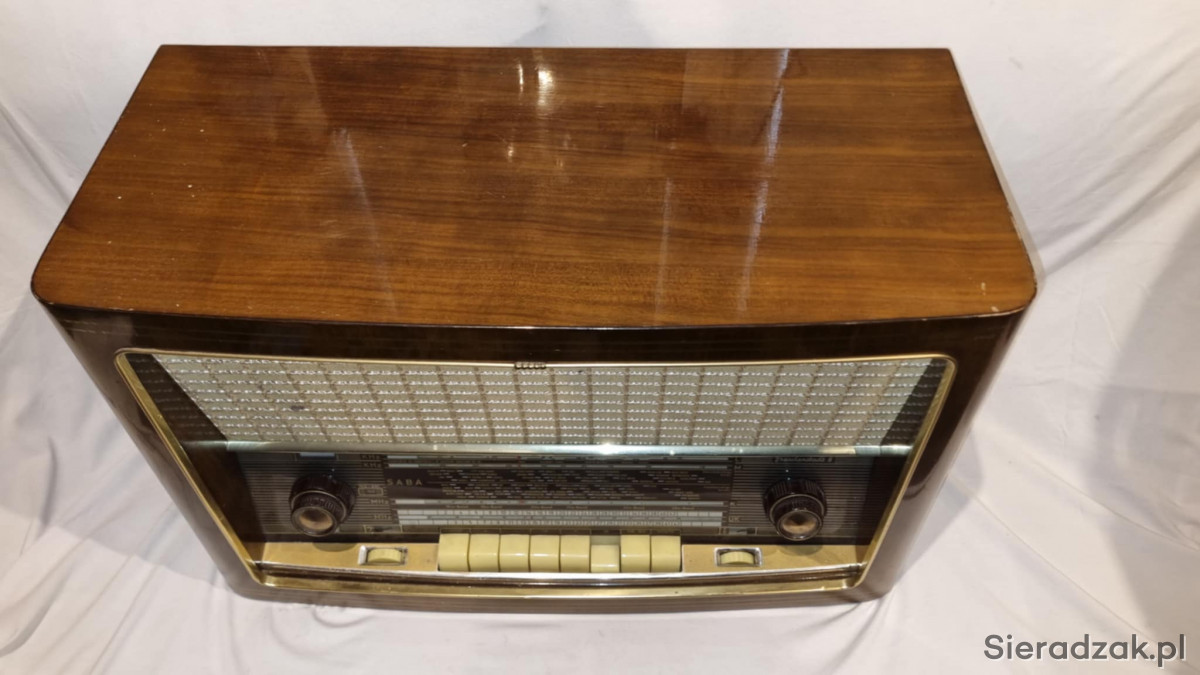

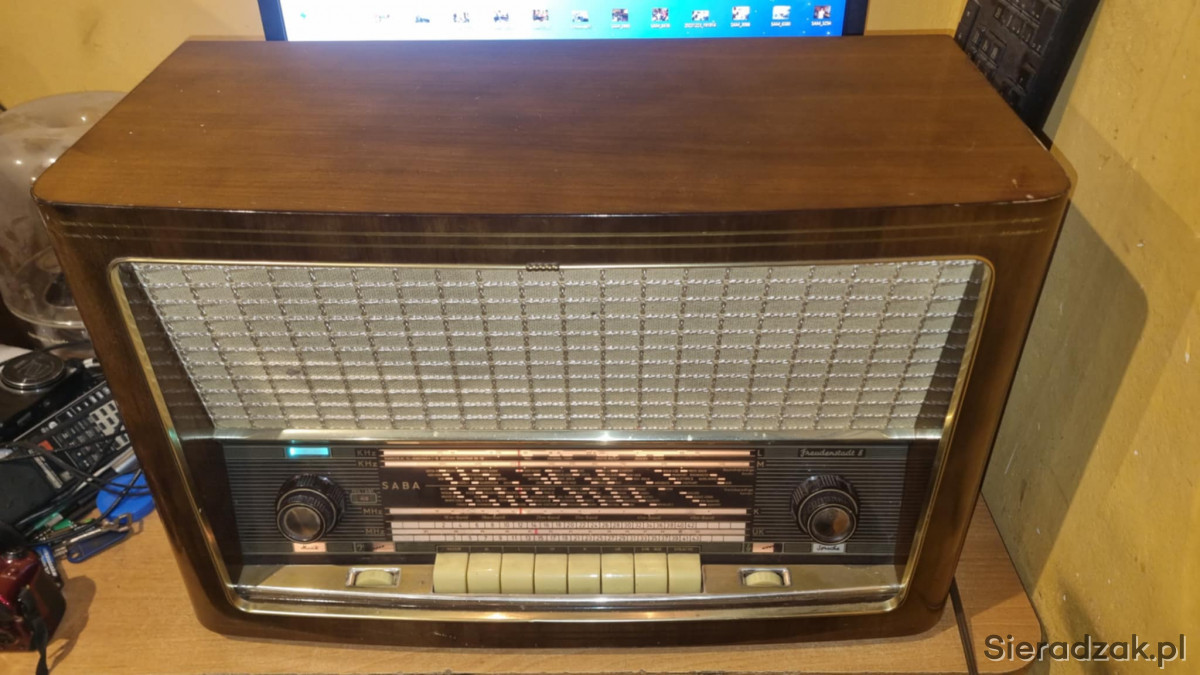

Radio sprawne gra. Potencjometry z racji wieku trochę trzeszczą. Obudowa wykonana z drewna lakierowana na wysoki połysk zachowana w bardzo dobrym stanie. Kolekcjonerski okaz. Polecam.

Zapraszam do kupna.
